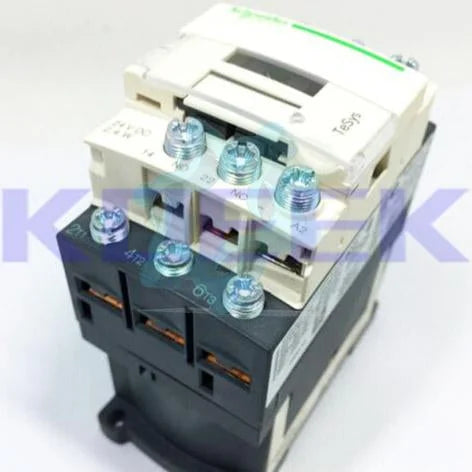

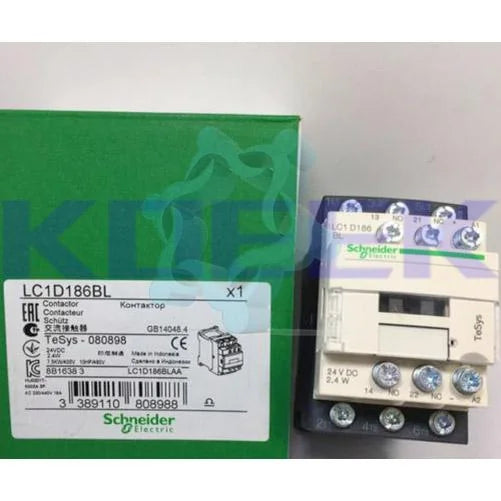

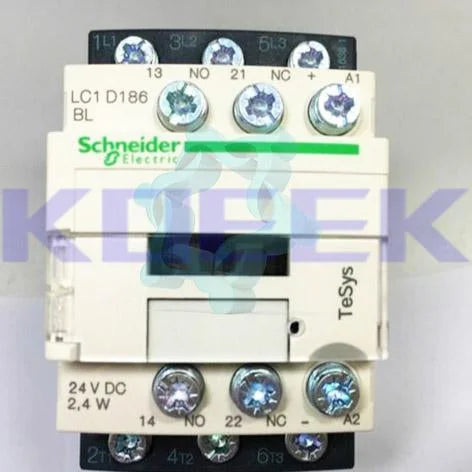

LC1D186BL

ТеСис

ТеСис Д

Контактор

LC1D

Блок управления двигателем
Резистивная нагрузка

АС-1
АС-3
АС-4

3П

3 НЕТ

<= Силовая цепь постоянного тока 300 В
<= Силовая цепь 690 В переменного тока, 25...400 Гц

18 А (<= 140 °F (60 °C)) при <= 440 В переменного тока силовая цепь AC-3
32 А (<= 140 °F (60 °C)) при <= 440 В переменного тока силовая цепь AC-1

10 кВт при 500 В переменного тока 50/60 Гц AC-3
10 кВт при 660...690 В переменного тока 50/60 Гц АС-3
4 кВт при 220...230 В переменного тока 50/60 Гц AC-3
7,5 кВт при 380...400 В переменного тока 50/60 Гц АС-3
9 кВт при 415...440 В переменного тока 50/60 Гц AC-3
4 кВт при 400 В переменного тока, 50/60 Гц AC-4

1 л.с. при 115 В переменного тока, 50/60 Гц, 1-фазные двигатели
3 л.с. при 230/240 В переменного тока, 50/60 Гц, 1-фазные двигатели
5 л.с. при 200/208 В переменного тока, 50/60 Гц, 3-фазные двигатели
5 л.с. при 230/240 В переменного тока, 50/60 Гц, 3-фазные двигатели
10 л.с. при 460/480 В переменного тока, 50/60 Гц, 3-фазные двигатели
15 л.с. при 575/600 В переменного тока, 50/60 Гц, 3-фазные двигатели

низкое потребление постоянного тока

24 В постоянного тока

1 НО + 1 НЗ

6 кВ в соответствии с IEC 60947

III

32 А при силовой цепи <= 140 °F (60 °C)
10 А при температуре <= 140 °F (60 °C) сигнальная цепь

Силовая цепь 300 А при 440 В в соответствии с IEC 60947.
Сигнальная цепь переменного тока 140 А в соответствии с IEC 60947-5-1
Сигнальная цепь постоянного тока 250 А в соответствии с IEC 60947-5-1

Силовая цепь 300 А при 440 В в соответствии с IEC 60947.

145 А <= 104 °F (40 °C), силовая цепь 10 с
240 А <= 104 °F (40 °C), силовая цепь 1 с
40 А <= 104 °F (40 °C), силовая цепь 10 мин.
Силовая цепь 84 А <= 104 °F (40 °C) в течение 1 мин.
Цепь сигнализации 100 А 1 с
Цепь сигнализации 120 А 500 мс
Цепь сигнализации 140 А 100 мс

35 А gG при <= 690 В, силовая цепь типа координации 2
50 А gG при <= 690 В, силовая цепь типа координации 1
Сигнальная цепь 10 А gG в соответствии с IEC 60947-5-1

2,5 мОм при 50 Гц — Ith силовая цепь 32 А

Сертификаты силовой цепи 600 В CSA
Сертификаты силовой цепи 600 В UL
Силовая цепь 690 В в соответствии с IEC 60947-4-1
Цепь сигнализации 690 В в соответствии с IEC 60947-1
Сертификаты сигнальной цепи 600 В CSA
Сертификаты сигнальной цепи 600 В UL

1,65 Мциклов 18 А AC-3 при Ue <= 440 В
1 Мцикл 32 А AC-1 при Ue <= 440 В

0,8 Вт АС-3
2,5 Вт AC-1

С

Тарелка
Железнодорожный

CSA C22.2 № 14
ЕН 60947-4-1
ЕН 60947-5-1
МЭК 60947-4-1
МЭК 60947-5-1
УЛ 508

БВ
CCC
CSA
ДНВ
ГЛ
ГОСТ
LROS (Регистр судоходства Ллойда)
РИНА
UL

Цепь управления: наконечники-кольцевые клеммы — внешний диаметр: 0,31 дюйма (8 мм)
Силовая цепь: наконечники с кольцевыми клеммами — внешний диаметр: 0,31 дюйма (8 мм)

Цепь управления: 15,04 фунт-сила-дюйм (1,7 Нм) — на кольцевых клеммах — с плоской отверткой, винт Ø 6 мм: M3,5
Цепь управления: 15,04 фунт-сила-дюйм (1,7 Нм) — на кольцевых клеммах — с отверткой. Винт Philips № 2: M3,5.
Силовая цепь: 15,04 фунт-сила-дюйм (1,7 Нм) — на кольцевых клеммах — с плоской отверткой, винт Ø 8 мм: M3,5
Силовая цепь: 15,04 фунт-сила-дюйм (1,7 Нм) — на кольцевых клеммах — с отверткой. Винт Philips № 2: M3,5.

65,45...88,55 мс закрытие
20...30 мс открытие

B10d = контактор с ресурсом 1369863 цикла и номинальной нагрузкой в ​​соответствии с EN/ISO 13849-1.
B10d = контактор на 20000000 циклов с механической нагрузкой в ​​соответствии с EN/ISO 13849-1.

30 микроциклов

3600 циклов/ч при температуре <= 140 °F (60 °C)

Встроенный двунаправленный пикоограничивающий диодный подавитель.

0,1...0,3 Uc падение при 140 °F (60 °C), постоянный ток
0,8...1,25 Uc при эксплуатации при 140 °F (60 °C), постоянный ток

40 мс

2,4 Вт при 68 °F (20 °C)

2,4 Вт при 68 °F (20 °C)

Тип с механической связью (1 НО + 1 НЗ) в соответствии с IEC 60947-5-1
Тип зеркальный контакт (1 НЗ) в соответствии с IEC 60947-4-1

25...400 Гц

Цепь сигнализации 5 мА

Сигнальная цепь 17 В

1,5 мс при подаче напряжения между НЗ и НО контактом
1,5 мс при отключении питания между НЗ и НО контактами

> 10 МОм сигнальная цепь

Лицевая панель IP20 в соответствии с IEC 60529.

TH в соответствии с IEC 60068-2-30

3

23...140 °F (-5...60 °C)

-76...176 °F (-60...80 °C)

-40...158 °F (-40...70 °C) при Uc

9842,52 фута (3000 м) без снижения номинальных характеристик

1562 °F (850 °C) в соответствии с IEC 60695-2-1

V1 в соответствии с UL 94

Контактор вибрации разомкнут 2 Gn, 5...300 Гц
Контактор вибрации замкнут 4 Gn, 5...300 Гц
Удар по контактору размыкается 10 Gn в течение 11 мс
Удары замыкания контактора 15 Gn в течение 11 мс

3,03 дюйма (77 мм)

1,77 дюйма (45 мм)

3,74 дюйма (95 мм)

1,08 фунта (США) (0,49 кг)
